格網石籠砌筑施工工藝
時間:2022-09-23 9:33:32

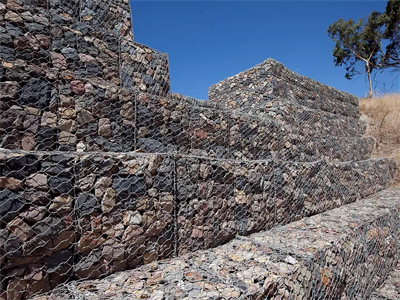

把鋼絲編織成六邊形網孔的格賓網片，再由網片組裝成籠，籠內填裝石塊便形成了
格網石籠，也稱賓格網石籠或者格賓網石籠。編制格網石籠過程中需遵循一定要求的技術參數，常見的有YB/T4190-2018《工程用機編鋼絲網及組合體》、YB/T4221-2016《工程用機編鋼絲網及鋼絲》、CECS353：2013《生態格網結構技術規程》、EN10223-3《工程用六邊形鋼絲網》等。格網石籠形成的砌體由兩部分構成：格網石籠和填石。在兩者取長補短的共同作用下，起到保護河道堤壩、橋梁等的目的。

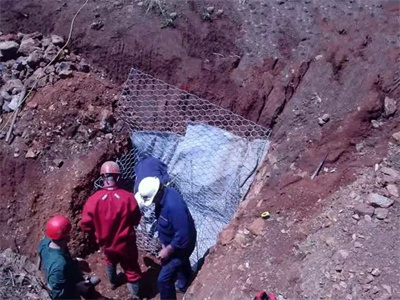

格網石籠砌筑施工
一、按要求定制符合現場使用的賓格網箱；
二、準備填裝石料，運至合適的場地備用；
三、平整待使用格網石籠的基礎并壓實；
四、準備安裝格網石籠的工人；
五、格網石籠進場，然后組織工人組裝；
六、將組裝好的石籠安裝到指定位置；
七、把格網石籠聯結在一起；
八、采用人工或者機械進行填石并按照要求進行砌筑，石材填充后完畢后，上層石塊應平整且高出賓格網箱上沿3-5cm；
九、關閉蓋板，用同樣材質的綁扎絲或者C型釘每20根cm將蓋板與底部箱體緊密連接。
十、如有必要可在格網石籠頂部或者后部進行土方回填。
格網石籠規格
在實際應用中，格網石籠是整個砌體結構的薄弱環節，為了使用更久的時間，砌體保護工程對于格網石籠提出了較為嚴格的要求，這些要求主要體現在格網石籠的規格上，主要包括：鋼絲規格、鋼絲鍍層規格、賓格網箱尺寸、網面網孔型號等。鋼絲規格包括：鋼絲直徑以及直徑公差、鋼絲抗拉強度和延伸率等；鋼絲鍍層規格包括：鍍鋅、鍍高爾凡、有機涂層覆塑等；賓格網箱尺寸需要根據現場或者設計要求定制；網面網孔型號常用的有M6、M8、M10等。
